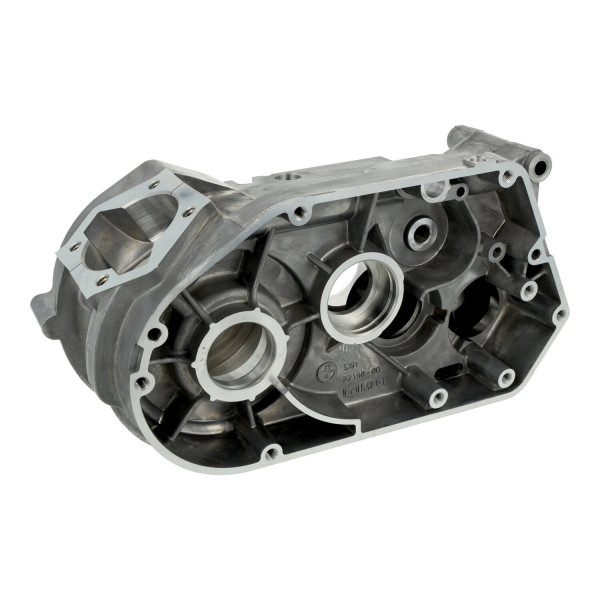

Motorgehäuse S70/S80 53,1mm unbeschichtet

Ø 53,1 für Zylinder ab 70ccm

Das neu produzierte Motorengehäuse von MZA ist die ideale Basis für Motoren der Baureihe M700. Die bisherige Konstruktion wurde gezielt und umfangreich überarbeitet und in mehreren Bereichen verstärkt, um Belastbarkeit und Passgenauigkeit zu verbessern. Als Qualitäts- und Erkennungsmerkmale für die technischen Veränderungen dienen unter anderem die zusätzlichen Rippen im Kurbelgehäuse und am Lager der Kupplungswelle, die erhöhte Wandstärke der Rippen sowie die Nut für den Sicherungsring am linken Kurbelwellenlager.

Das Motorengehäuse eignet sich für die fachgerechte Montage von Serienzylindern sowie für leistungsgesteigerte Setups bis 8 PS. Damit bietet es eine solide Grundlage für seriennahe Motoraufbauten und moderate Leistungssteigerungen, bei denen Wert auf Stabilität, Maßhaltigkeit und Bearbeitungsreserven gelegt wird.

Die Ausführung verfügt über eine Zylinderaufnahme von Ø 53,1 mm und lässt damit Spielraum für größere Zylinderaufbauten. Das Gehäuse wird ohne weitere Anbauteile geliefert und bietet damit eine saubere Grundlage für den individuellen Motoraufbau.

Merkmale:

• geeignet für Serienzylinder und leistungsgesteigerte Setups
• Motorengehäuse mit Bohrung für die Leerlaufanzeige
• gefertigt mit neuem Gusswerkzeug
• Zylinderaufnahme Ø 53,1 mm
• verstärktes Gehäuse mit zusätzlicher Rippe am linken Kurbelwellenlager und zusätzlichen Rippen im Bereich des Lagers der Kupplungswelle
• Wandstärken der Rippen am Kurbelgehäuse von 2,5 mm auf 3 mm erhöht
• verstärkter Zylinderfuß
• Nut am linken Kurbelwellenlager zur Sicherung des Wellendichtrings mit Sicherungsring 35 x 1,5 (MZA 12088)
• gefrästes Kurbelgehäuse mit reduzierten Toleranzen zu den Hubscheiben der Kurbelwelle
• überarbeitete Innenkonturen ohne scharfe Kanten an den Übergängen zu den Überströmern
• verstärkte hintere Motoraufhängung mit begradigten Anlageflächen zum Motorlager
• vergrößerte Fase links am Gehäuse für mehr Platz am Vergaser und eine erleichterte Montage
• innovative Ersatzteilfertigung: alte Technik - neu gedacht!
• hochwertiges Design: Aluminiumguss unbeschichtet
• ML-MEGU-Markenqualität

Montagehinweis:

• Bei der Montage ist unbedingt darauf zu achten, dass der Bolzen für die Schaltwalze nur in ein vorgewärmtes Gehäuse gepresst werden darf.
• Bedingt durch die Produktion und der weiteren mechanischen Verarbeitung, können sich, trotz sorgfältiger Reinigung, noch immer Späne im Gehäuse sowie in den eingebrachten Bohrungen befinden. Daher ist es obligatorisch, das erworbene Motorgehäuse vor der Montage dahingehend zu prüfen und ggf. reinigen.

neue Produktion

passend für:
S83
Simson Roller SR80

passend dazu:
Kupplungsdeckel
Lichtmaschinendeckel

Achtung! die Tuningzylinder ab LT85 85ccmm passen nicht - dazu muss das Motorengehäuse auf Ø54,1mm aufgedreht werden!
